Кран шаровой запорно-регулирующий ALSO DN 25-150 PN 25-40

В категорию "Запорно-регулирующие краны"

Кран шаровой регулирующий ALSO сочетает функции регулирующего и запорного шарового крана. Предназначен для регулирования величины расхода жидкости в трубопроводе. Монтируется на трубопровод в соответчики со стрелкой, указывающей направление потока. Шар крана имеет оригинальное дроссельное отверстие V или W образной формы, что позволяет выбрать кран с необходимой пропускной способностью. Для регулировки потока управляемой среды ручку крана поворачивают в секторе от 0 до 90°. Седловое уплотнение выполнено из фторопласта усиленного типа. Расход среды изменяется в диапазоне от 0 до максимального значения для каждого DN. Положение ручки фиксируется специальным ограничителем. Регулировка расхода среды осуществляется в соответствии с данными таблицы регулировки. Измерение давления в системе и расход может измеряться с помощью расходомера.

Дополнительные параметры:

Измерительный блок

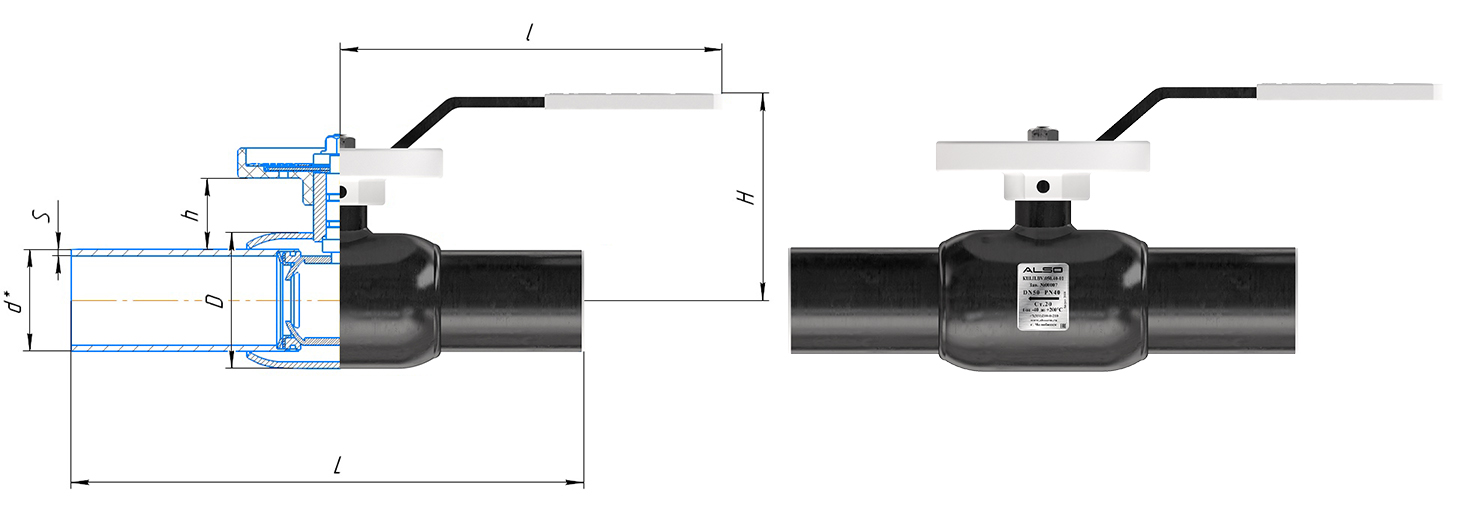

DN	PN	Каталожное обозначение	d*	S	d	D	l	L	h	H	Вес.кг
25	40	КШ.П.BV.025.40-01	33.5	3.2	18	48	150	230	18	76	1.2
32	40	КШ.П.BV. 032.40-01	42.3	3.2	24	57	150	230	18	80	1.5
40	40	КШ.П.BV. 040.40-01	48	3.5	30	60	220	250	34	105	2.1
50	40	КШ.П.BV. 050.40-01	57	3.5	40	76	220	270	41	102	2.6
65	25	КШ.П.BV. 065.25-01	76	4	45	89	220	280	36	119	3.7
80	25	КШ.П.BV. 080.25-01	89	4	63	114	295	280	58	152	5.4
100	25	КШ.П.BV. 100.25-01	108	5	75	133	295	300	58	162	7.1
125	25	КШ.П.BV. 125.25-01	133	5	100	180	-	330	94	193	12.7
150	25	КШ.П.BV. 150.25-01	159	6	125	219	-	360	98	210	17.6

С измерительным блоком:

DN	PN	Каталожное обозначение	d*	S	d	D	l	L	L1	h	H	Вес.кг
25	40	КШ.П.BV.М.025.40-01	33.5	3.2	18	48	150	230	65	18	76	1.3
32	40	КШ.П.BV.М. 032.40-01	42.3	3.2	24	57	150	260	80	18	80	1.7
40	40	КШ.П.BV.М. 040.40-01	48	3.5	30	60	220	260	80	34	105	2.3
50	40	КШ.П.BV.М. 050.40-01	57	3.5	40	76	220	300	100	41	102	2.9
65	25	КШ.П.BV.М. 065.25-01	76	4	45	89	220	300	110	36	119	4
80	25	КШ.П.BV.М. 080.25-01	89	4	63	114	295	300	110	58	152	5.7
100	25	КШ.П.BV.М. 100.25-01	108	5	75	133	295	325	122.5	58	162	7.5
125	25	КШ.П.BV.М. 125.25-01	133	5	100	180	-	325	137.5	94	193	13.1
150	25	КШ.П.BV.М. 150.25-01	159	6	125	219	-	350	150	98	210	18

Таблица регулировки (V-образный шар):

Значение положения	DN20-V	DN25-V	DN32-V	DN40-V	DN50-V	DN65-V	DN80-V	DN100-V	DN125-V	DN150-V
9	6.25	8.55	14.20	23.52	41.19	56.87	92.86	127.79	285.00	433.00
8	5.17	7.08	11.81	19.91	34.67	44.75	78.00	106.76	242.44	368.90
7	4.09	5.55	9.42	16.09	28.00	35.64	62.72	85.99	196.31	302.16
6	3.07	4.17	7.18	12.42	21.54	26.98	48.21	65.68	152.53	237.50
5	2.11	2.90	5.09	9.16	15.68	19.14	35.08	47.55	112.06	176.61
4	1.32	1.83	3.31	6.21	10.54	12.47	23.52	31.87	76.47	122.75
3	0.71	0.97	1.88	3.82	6.36	7.18	14.46	19.04	47.14	78.00
2	0.23	0.36	0.81	1.93	3.11	3.16	7.28	9.77	24.74	43.22
1	-	-	0.15	0.56	0.87	0.61	2.49	3.41	9.37	18.48

Таблица регулировки (W-образный шар):

Значение положения	DN40-W	DN50-W	DN65-W	DN80-W	DN100-W	DN125-W	DN150-W
9	22.60	34.77	67.92	104.98	176.87	296.91	460.64
8	17.97	26.52	50.05	85.07	148.30	247.02	386.82
7	13.19	18.18	37.73	64.00	118.27	195.09	310.61
6	8.45	11.10	25.05	43.02	87.21	142.14	229.97
5	6.01	8.35	15.07	27.75	57.33	93.07	156.96
4	4.33	5.96	10.03	19.91	37.83	62.16	107.88
3	2.80	3.82	5.80	12.98	23.16	39.81	69.70
2	1.53	2.04	2.65	7.38	12.27	22.04	39.86
1	0.46	0.61	0.46	2.90	4.33	9.11	17.82

Характеристики

Вид	Под приварку
