Термодинамические ADCA

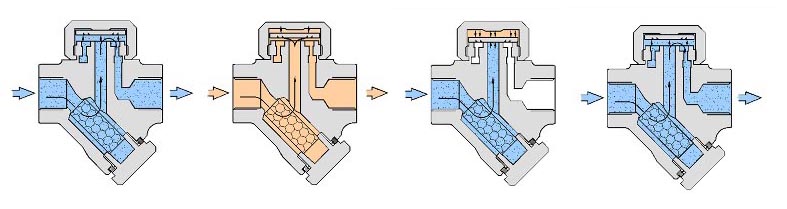

В основе принципа действия термодинамического конденсатоотводчика лежит разница скоростей прохождения пара и конденсата в зазоре между диском и седлом. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат.

При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат.

Основные модели термодинамических конденсатоотводчиков: DT40S, DT42S, DT46S.

Преимущества термодинамических конденсатоотводчиков:

• простая, прочная, компактная конструкция, имеющая малый вес,
• конденсат удаляется сразу при попадании в конденсатоотводчик,
• конденсатоотводчик не требует регулировки,
• возможно использование на перегретом паре и в системах с высоким давлением,
• при полном размораживании не получают повреждений и могут продолжать работу,
• надежны в эксплуатации,
• удобны в обслуживании,
• нечувствительны к гидроударам, возможность определения нормальной работы по частоте ударов диска о седло.

Недостатки термодинамических конденсатоотводчиков:

• цикличность работы приводит к потерям пролетного пара,
• нестабильно работают при низком входном давлении и высоком противодавлении,
• риск запирания воздухом в случае резкого нарастания давления при запуске системы (для избегания данной проблемы рекомендуется использовать для обвязки вентили, а не шаровые краны),
• при сбросе в атмосферу возможен высокий уровень шума.
