Клапан предохранительный угловой пружинный сталь 17с28нж
В категорию "Клапан предохранительный стальной"
Наличие: В наличии
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Клапан предохранительный стальной фланцевый пружинный 17с28нж предназначен для защиты оборудования и трубопроводов от недопустимого повышения давления посредством сброса избытка рабочей среды. При нормализации рабочего давления клапан закрывается и оборудование функционирует в штатном режиме. Установочное положение клапанов на трубопроводе – вертикальное, колпаком вверх. Клапана выполнены угловыми. В конструкции клапанов предохранительных предусмотрен ручной подрыв.
Материалы основных деталей:
- Материал основных деталей: корпус - сталь 25Л
- крышка - сталь 25Л
- шток, золотник, седло - сталь 20Х13
- пружина -пружинная сталь 50ХФА
- прокладка - паронит.
| РАБОЧИЙ ДИАПАЗОН ДАВЛЕНИЙ НАСТРОЙКИ,кгс/см2 (№ пружины) | ||||||
| DN25 | DN32 | DN40 | DN50 | DNó5 | DN80 | DN100 |
| 0,5-2 (ó) | 0,5-2 (ó) | 0.5-1.5 (ó) | 0.5-1.5 (0) | 0,5-2 (0) | 0.5-1.5 (0) | 0,5-1 (50) |
| 2-4 (7) | 2-4 (7) | 1,5-3,5 (7) | 1,5-3,5 (1) | 2-4 (1) | 1,5-3,5 (1) | 0,8-1,6 (51) |
| 4-8 (8) | 4-8 (8) | 3,5-7 (8) | 3,5-7 (2) | 4-8 (2) | 3,5-7 (2) | 1,5-3 (52) |
| 8-16 (1) | 8-16 (1) | 7-10 (1) | 7-10 (3) | 8-16 (3) | 7-10 (3) | 2,5-45 (53) |
| 10-1ó (2) | 10-1ó (4) | 10-1ó (4) | 4.5-8.5 (54) | |||
| 8-16 (55) | ||||||

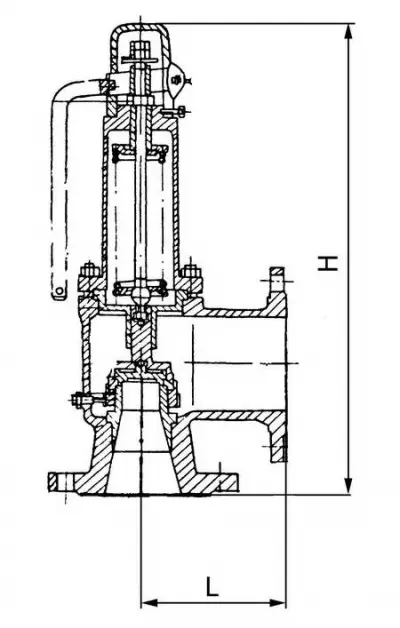

| ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||
| DN | D3 | L | DN вых | Dó | H | n | Mасса, кг |
| 25 | 115 | 100 | 40 | 130 | 385 | 4 | 12,5 |
| 32 | 135 | 105 | 50 | 140 | 390 | 4 | 13,5 |
| 40 | 145 | 115 | 65 | 160 | 395 | 4 | 17,0 |
| 50 | 160 | 130 | 80 | 185 | 420 | 4 | 17,5 |
| 65 | 180 | 140 | 100 | 205 | 510 | 4 | 23 |
| 80 | 195 | 150 | 100 | 205 | 530 | 4 | 26,5 |
| 100 | 215 | 160 | 150 | 280 | 720 | 8 | 58 |
Характеристики
| Температура рабочей среды не более, °С: | -40 до +425°С |
| Присоединение | фланцевое |
| Рабочая среда | вода, пар, воздух |
| Максимальное давление, PN: | 16 атм |
| Материал корпуса | Сталь 25Л |
